【主要技術參數】 |
|
產品商標 |
江特牌 |
公告批次 |
233 |
|
產品名稱 |
JDF5071JGK型高空作業車 |
產品號 |
ZK02X3P901Z |
|
總質量 |
7490 |
罐體容積 |
|
|
額定載質量 |
|
外形尺寸 |
8100×2320×3310 |
|
整備質量 |
7295 |
貨廂尺寸 |
×× |
|
額定載客 |
|
準拖掛車總質量 |
|
|
駕駛室準乘人數 |
3 |
載質量利用系數 |
|
|
接近角/離去角 |
20/12 |
前懸/后懸 |
1180/2460 |
|
軸數 |
2 |
軸距 |
3800 |
|
軸荷 |
3090/4400 |
最高車速 |
95 |
|
其它 |
后伸660mm;側面防護及后下部防護裝置材料材質:Q235,連接方式:焊接加螺栓連接;后下部防護裝置斷面尺寸(寬×高):30×190(mm),后下部防護裝置離地高度:530mm. |
|
【底盤技術參數】 |
|
底盤型號 |
EQ1070TJ9AD3 |
底盤名稱 |
載貨汽車底盤 |
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
|
外形尺寸 |
6695×2285,2180×2350,2475 |
輪胎數 |
6 |
|
接近角/離去角 |
20/13 |
輪胎規格 |
8.25-16,7.50-16,8.25R16,7.50R16 |
|
鋼板彈簧片數 |
11/9+7,8/10+7 |
前輪距 |
1835,1750 |
|
燃料種類 |
柴油 |
后輪距 |
1640,1586 |
|
排放標準 |
GB3847-2005,GB17691-2005國Ⅲ |
|
發動機型號 |
發動機生產企業 |
排量 |
功率 |
|
CY4102-E3C
B140 33 |
東風朝陽柴油機有限責任公司
東風康明斯發動機有限公司 |
3856
3900 |
91
103 |

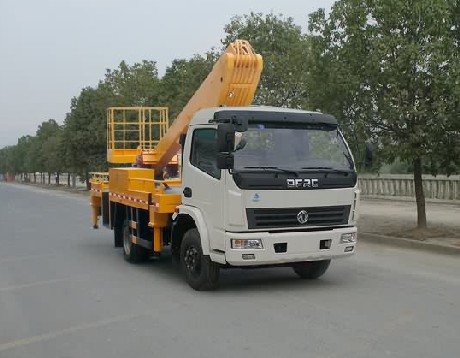

1. 江特牌JDF5071JGK型高空作業車是湖北江南專用特種汽車有限公司在EQ1070TJ9AD3型二類汽車底盤基礎上加裝作業裝置改裝而成；底盤排放符合GB17691-2005(國Ⅲ)標準要求，驅動形式4×2；
2. 全伸縮工作臂，結構緊湊
3. 最大作業高度為20m，最大作業幅度為16m，最高行駛速度為90km/h，最大總質量為7490kg。
4. 工作斗后置并且左右各擺動90度，方便進出，降低整車重心，提高行駛性能
5.支腿跨距大，穩定性好，可同時或單獨操作，安全可靠
6.無規制，作業范圍大，作業效率高，運行靈活迅捷
7.整車配備了安全閥、 垂直支腿互鎖裝置、上下車互鎖裝置、臂架角度限位裝置、應急泵裝置等安全裝置，最大可能保證作業時的安全。
